| ?描述 |
|
|
大電流滑環根據實際用途又稱為焊接機滑環，電鍍槽滑環，接地滑環，接地匯流環，大電流匯流環，大電流集流環,變位機滑環等.
大電流滑環使用優質電刷材料和黃銅材料，經過研磨的接觸面，確保大面積接觸，接觸電阻極低，使用可靠。電刷補償裝置確保磨損后電刷接觸依然可靠接觸。
VHC38-3P120A導電滑環用于狹小的空間內傳輸3路120A電流，轉子和定子分別通過銅帶引出，導電滑環主軸采用耐高溫樹脂壓合而成，具有尺寸穩定，耐高溫的特點，主軸通過鍵槽來固定并驅動。定子部分使用彈片釬焊銀合金觸點的方式，實現大電流傳遞。同時定子部分使用分離式結構，合適導電滑環分步安裝。良好的散熱及高耐溫的材料，使得VHC38-3P120A導電滑環穩定運行在3000RPM。
|

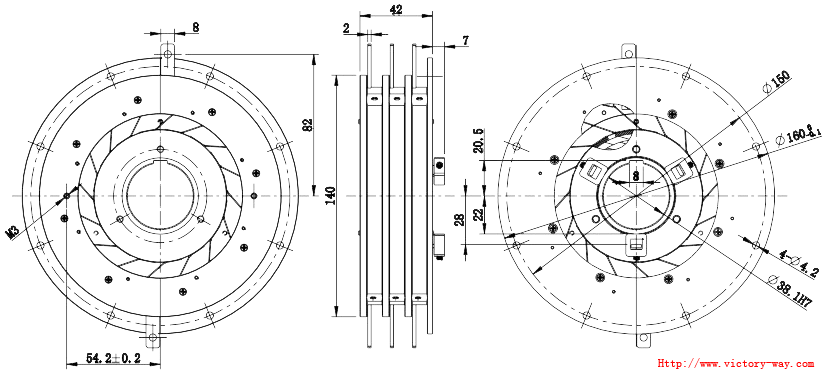

| ?尺寸 |
(單位mm) |
|
| ?編碼規格 |
|
 |
| ?性能參數 |
|
| 工作電壓 |
380V AC/DC |
| 電流 |
120A/路 |
| 轉速 |
3000轉/分 |
| 絕緣電阻 |
100M? @500VDC |
| 耐壓 |
AC 600V @60Hz, 60S |
| 電氣噪音 |
不大于1毫歐 MAX @5rpm,50milliamps,6V DC |
| 接觸材料 |
銅金屬 |
| 導線規格 |
銅帶 |
| 工作溫度 |
-20℃～+80℃ |
| 儲藏溫度 |
-30℃～+90℃ |
|
| ?特點 |
|
| ●主軸使用一體成型工藝； |
●模塊化設計,通路數可定制； |
| ●信號,功率可同時傳遞； |
●極低的接觸電阻； |
| ●無需維護； |
|
|
| ?典型應用 |
|
| ●旋轉平臺； |
●電鍍設備； |
| ●軍事應用； |
●焊接設備； |
| ●電纜卷筒; |
●大功率裝置; |
|
| ?可選項 |
|
| ●更高的電壓，電流可選; |
●更高轉速; |
| ●更寬的溫度范圍; |
●更高的防護級別; |
| ●出線方向可選擇; |
●安裝法蘭. |
| ●殼體材料； |
|
|
